Vanne KSB HERA-BD

En vous offrant une large gamme de produits destinés aux marchés de l’industrie, ASFLUID propose des solutions de pompage maitrisées et innovantes pour une gestion optimisée de vos fluides.

Vanne KSB HERA-BD

Vannes guillotine par KSB

Demander un devis

  • AGROALIMENTAIRE

  • GESTION DES EAUX

  • INDUSTRIE GENERALE

Informations générales

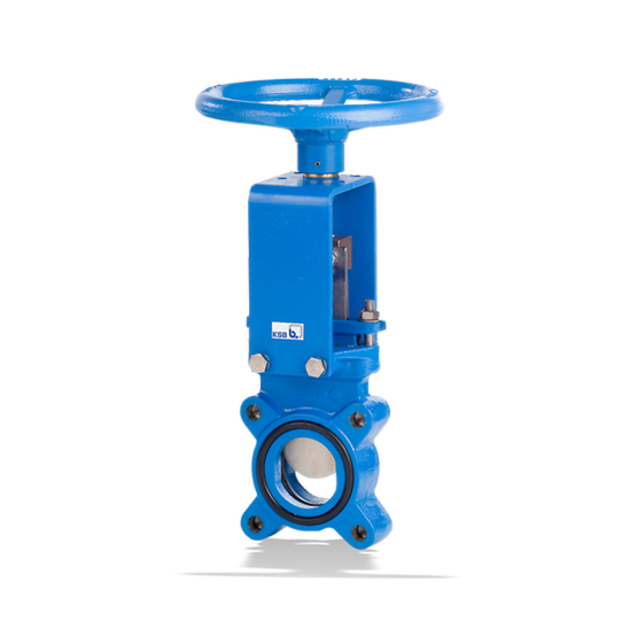

La vanne KSB HERA-BD est une vanne à guillotine suivant DIN / EN pour montage entre brides, avec corps en fonte à graphite sphéroïdal, corps monobloc ou biparti, à étanchéité bidirectionnelle, avec garniture de presse-étoupe, tige non montante, protection contre la corrosion par revêtement époxy.

Description

Applications

  • Pour l'eau, les eaux usées et les liquides chargés
  • Industrie et process industriels
  • Traitement des eaux usées, des boues et des eaux de pluie
  • Industrie alimentaire
  • Installations de biogaz

Détails du produit

AVANTAGES :
  • Résistance à la corrosion grâce au revêtement époxy haute qualité de tous les composants en fonte à graphite sphéroïdal et en acier.
  • Montage aisé d'actionneurs pneumatiques ou électriques et de contacteurs de fin de course grâce à l'étrier robuste et compact en acier. Montage rapide de capteurs ou d'électrovannes grâce au rail Namur en aluminium anodisé dur fixé sur l'actionneur ("plug and play").
  • Étanchéité au droit de la tige fiable et facilitant la maintenance grâce à la garniture de presse-étoupe en fibres imprégnées PTFE. La garniture est ré-ajustable en fonctionnement. Lors de la rechange le robinet reste solidaire de la tuyauterie.
  • Grande sécurité de fonctionnement et haut niveau d'étanchéité bi-directionnelle :

- Grâce à la guillotine polie des deux côtés en acier inoxydable. Elle est guidée sur toute la course dans un joint trapézoïdal encastré. Ainsi est évitée l'oscillation de la guillotine engendrée par l'écoulement et le risque de dépôts est réduit.

- Les coins de rinçage dans le corps permettent le lavage du siège lors de la fermeture.

  • Polyvalence. Grâce au raccord bridé utilisant des trous borgnes taraudés et des vis traversantes, la vanne à guillotine peut être montée entre brides ou en bout de ligne à pleine pression de service.
  • Rentabilité :

- Grâce au corps monobloc ou biparti avec passage intégral (sans étranglement). A l'intérieur le corps est complètement usiné. Cela assure une précision parfaite des composants utilisés, des pertes de charge très réduites et de bonnes valeurs de débit.

- Les joints toriques intégrés en standard dans le corps font office de joints de bride. Ainsi, les coûts d'approvisionnement et de fixation de joints de bride externes sont supprimés.



CARACTÉRISTIQUES TECHNIQUES :
T -10 – 120 (°C)
DN 50-1200
PN 10
Montage d'actionneur poss. par le fabric

Actionneur électrique suivant besoins du client, Actionneur pneumatique suivant besoins du client

Type de corps Corps avec trous borgnes taraudés
Norme dimensionnelle EN 558-1/20 (EHEMALS K1)
Actionnement d'un volant Non montant
Étanch. au passage à étanchéité souple
Type de raccordement de tuyauterie A montage entre brides
Étanchéité de la tige Garniture de presse-étoupe
Matériau de corps (norme EN)

GJS-400-15

Principaux domaines d'application Industrie et process, Eaux résiduaires
Matériau du corps Fonte à graphite sphéroïdal
Signal de retour de la pos. d'actionneur Non
Corps / raccordement du chapeau Aucun (corps monobloc)
