Notre client isérois acteur majeur de la chimie vise un système de pompage sécurisé, efficace et adapté aux contraintes opérationnelles
Projet : installation de groupe de pompage Mouvex série G-FLO pour une station de chargement
Cartographie du projet
Secteur du client |
Fabrication de produit chimique (notamment tensioactifs*) |
Secteur géographique |
ISERE (38) |
Service concerné par l'affaire |
ingénierie d'application Travaux neufs |
Type de solution |
Pompe à piston excentré |
Délai de réalisation |
2 mois |
Coût |
30 000 € |
Problématiques
La station de chargement en fonction et avec l'équipement de pompage en place présentait un certain nombre de risques et de problématiques notamment en termes de sécurité, de pénibilité et de pollution :

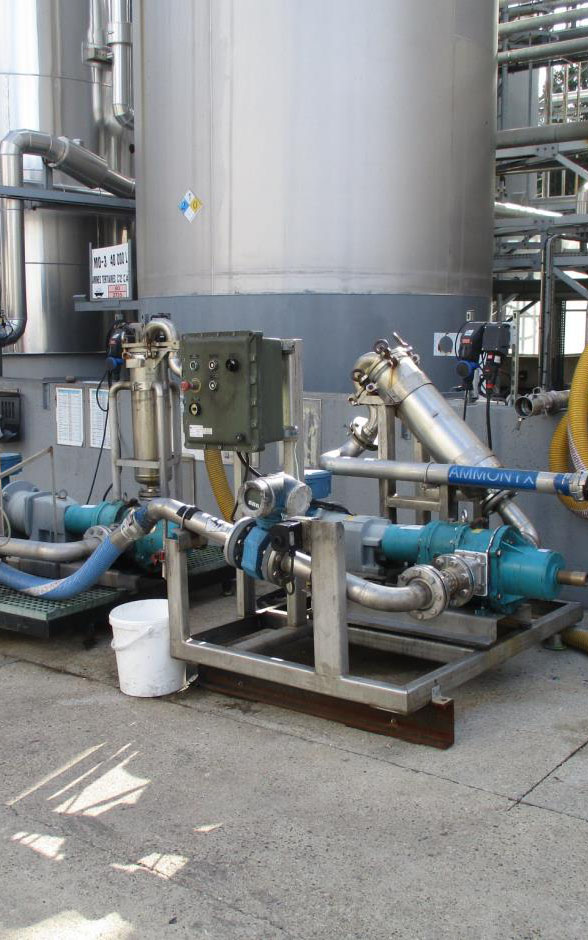

- Le système de pompage mobile précédent (Pompes BORGER ci-contre), présentait un risque important pour la sécurité des opérateurs et un risque de pollution du site en cas de rupture des flexibles ou de rupture des garnitures mécaniques.
- Notre client observait une pénibilité quotidienne pour les opérateurs manipulant les flexibles de chargement.
- La nécessité de changer fréquemment de produit qui multiplie conséquemment le risque de cross-contamination
- L’un des fluides pompés (BTC vs Ammonyx) est un tensio-actif * ayant pour caractéristique de figer à 40°C et d’augmenter en corrosivité proportionnellement à la monté en température.
Enjeux techniques
Gestion des résidus : La vidange complète des cuves, ainsi que des lignes d’aspiration et de refoulement, est essentielle pour éviter la stagnation d’un produit particulièrement corrosif.
Station de chargement : La sécurisation nécessite l’installation d’un bras de chargement fixe, ce qui limite la capacité à charger deux camions simultanément.
Exigences de performance : Le système doit garantir un débit de 50 m³/h pour répondre à la fréquence élevée des chargements (8 camions par jour).
Détails de la solution apportée
Nous avons prescrit et procédé à l'installation de 3 groupes de pompage MOUVEX
Série G-FLO 50 ATEX II2G IIB T4Q
- 2 groupes dédiés aux Ammonyx (200 cSt** –60°C). Tensioactif destiné à la fabrication de détergent
- 1 groupe dédié au BTC (500 cSt** –60°C)Tensioactif destiné à la fabrication de biocide.
- Débit : 50 m3/h
- Pression : 5 bar
- Puissance :15 kw-367 tr/min –50Hz
- Fonctionnement :sur variateur de fréquence
- Pression de compression : 6.56 bar
- Vide mouillé : -0.95 bar
" Avec ce projet suivi par ASFLUID, le contrat a été rempli en termes de vidangeabilité des installations entre 2 produits pompés ; le point le plus critique du projet et éviter ainsi les cross contaminations. Ainsi les normes internes sont respectées.
De plus nous avons observé avec satisfaction aucune intervention sur nos pompes, hormis l'entretien courant avec notamment les vérifications d'usage (niveau d'huile dans la transmission)".
Notre client isérois
Caractéristiques technologiques de la solution
- Pompe auto-amorcante
- Vide les tuyauteries (Aspiration & refoulement)
- Absence de garniture mécanique
- Volumétrie parfaite (Rendement excellent)
- Rattrapage de jeu automatique (Débit constant et régulier)
- Très faibles jeux internes permettant d’avoir un taux de cisaillement exceptionnellement bas.
- Faible vitesse de rotation
Quels bénéfices techniques : d'abord la sécurité et la protection de l'environnement
Installation sécurisée
- Confort de travail des opérateurs
- Suppression du risque d’accident par projection, des opérateurs
- Suppression du risque de pollution du site, liée à une rupture de garniture mécanique.
Productivité augmentée
- Débit assuré de 50 m3/h, constant et régulier
- Gain de temps de chargement opéré en 40 min au lieu de 60 min
Coût de maintenance «neutralisé»
- Aucune maintenance réalisée sur les groupes MOUVEX G-FLO 50 depuis leurs mises en service en janvier 2021.
Notes
* Un tensioactif est une substance qui réduit la tension de surface entre deux liquides ou entre un liquide et une surface solide, facilitant ainsi leur mélange ou leur interaction. Par exemple, dans le savon, les tensioactifs permettent à l'eau et à l'huile de se combiner pour éliminer les graisses. De même, dans les détergents, ils dispersent les saletés et les rendent solubles pour un nettoyage efficace.
** Le centistokes, de symbole cSt, est une unité de mesure de la viscosité cinématique, encore employée malgré le recours recommandé aux unités SI
