Robinet KSB BOA-Control/BOA-Control IMS

En vous offrant une large gamme de produits destinés aux marchés de l’industrie, ASFLUID propose des solutions de pompage maitrisées et innovantes pour une gestion optimisée de vos fluides.

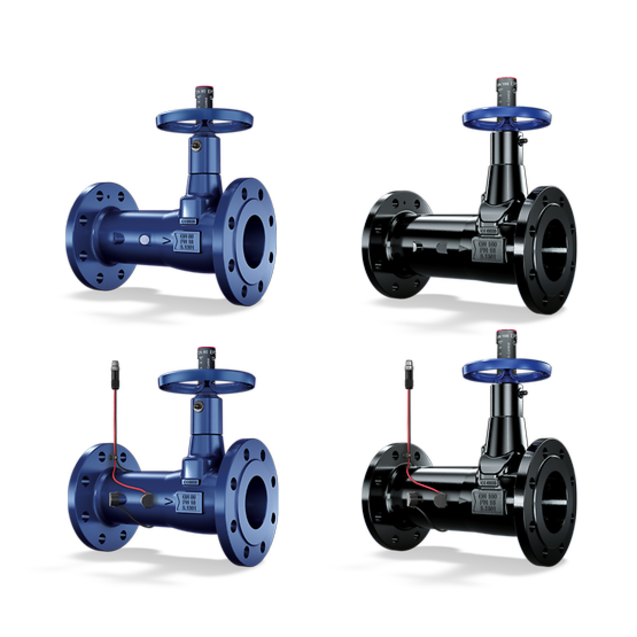

Robinet KSB BOA-Control/BOA-Control IMS

Robinet à soupapes par KSB

Demander un devis

  • GESTION DES EAUX

Informations générales

Le robinet KSB BOA-Control/BOA-Control IMS est un robinet d'équilibrage suivant DIN / EN à brides, avec corps monobloc, cône de réglage, indicateur de position gradué, limiteur de course et capot d'isolation avec anti-condensation, sans entretien, calorifugeage entier, avec capteurs à ultrasons pour la mesure du débit d'écoulement et de la température sans contact avec le fluide, mesure mobile en association avec BOATRONIC MS, mesure permanente avec ordinateur de mesure BOATRONIC MS-420, précision de mesure constante indépendante des pressions différentielles.

Description

Également disponible en version eau potable certifiée DVGW avec revêtement en matière plastique électrostatique (BOA-Control IMS EKB ; jusqu'à DN 200).

Applications

  • Mesure du débit et détermination de la température à l'aide de capteurs intégrés
  • Installations eau potable
  • Installations de chauffage à eau chaude
  • Systèmes de climatisation
  • Circuits de refroidissement



Détails du produit

AVANTAGES :
  • Fiabilité :

- Technologie de mesure embarquée innovante par ultrasons.

- Mesure directe, sans besoin de connaître la position du robinet.

- Affichage automatique du sens d'écoulement.

- Influence minimale des dépôts et salissures.

- Identification sûre des capteurs de mesure par système de couleurs.

  • Coûts réduits :

- Sectionnement, réglage et mesure avec un seul robinet multifonctions.

- Économies d'énergie grâce aux faibles pertes de charge.

- Variante de conception pour eau potable au coût réduit. Approuvé DVGW jusqu'à 40 °C pour les applications eau potable et circuits de refroidissement sans huile.

  • Facilité d'emploi :

- La technique des ultrasons permet la mesure sans contact avec le fluide. Ceci évite les fuites et réduit le temps de mesure.

- Mode de mesure intégré sans saisie du fluide.

- Réduction du temps de mesure grâce à la mise en place aisée des capteurs magnétiques en version mobile.

- Indicateur de position gradué pour facilité le préréglage du débit.

- BOATRONIC MS avec possibilités étendues d'import et d'export de données.

- Le logiciel BOATRONIC S est disponible gratuitement pour une lecture directe de l'équilibrage hydraulique.

  • Flexibilité :

- BOA-Control - Robinet d'équilibrage avec emplacements pour capteurs à ultrasons (mesure mobile). BOA-Control est préparé pour la mesure par ultrasons. Les capteurs sont reliés au robinet par un accouplement magnétique innovant.

- Un seul terminal de mesure BOATRONIC MS et un seul jeu de capteurs permettent des mesures sur un nombre illimité de robinets.

- BOA-Control IMS - Robinet d'équilibrage et de mesure avec capteurs ultrasons intégrés (mesure mobile ou permanente) : dans le cas du BOA-Control IMS, les capteurs sont fixés au robinet. Le transmetteur de mesure BOATRONIC MS-420 est utilisé pour une mesure permanente. Les valeurs de débit-volumique et de température sont transmises en continu par un signal 4-20 mA.

- Également disponible comme robinet de régulation avec actionneur, fonction de mesure intégrée et régulateur de procédés (BOA-CVE Control IMS).

CARACTÉRISTIQUES TECHNIQUES :
T -10 - 120 (°C)
DN 15 - 350
PN 16
Montage d'actionneur poss. par le fabric

Actionneur électrique similaire à BOA-CVE SuperCompact

Type de corps Corps à passage direct
Norme dimensionnelle EN558/1 ISO5752/1
Métrage du débit

Oui, mesure par ultrasons avec saisie de la température

Actionnement d'un volant Non montant
Etanch. au passage

à étanchéité souple et métal/métal

Type de raccordement de tuyauterie A brides
Étanchéité de la tige Joint profilé
Matériau de corps (norme EN) JL 1040
Principaux domaines d'application Bâtiment
Matériau du corps Fonte grise
Corps / raccordement du chapeau Aucun (corps monobloc)
