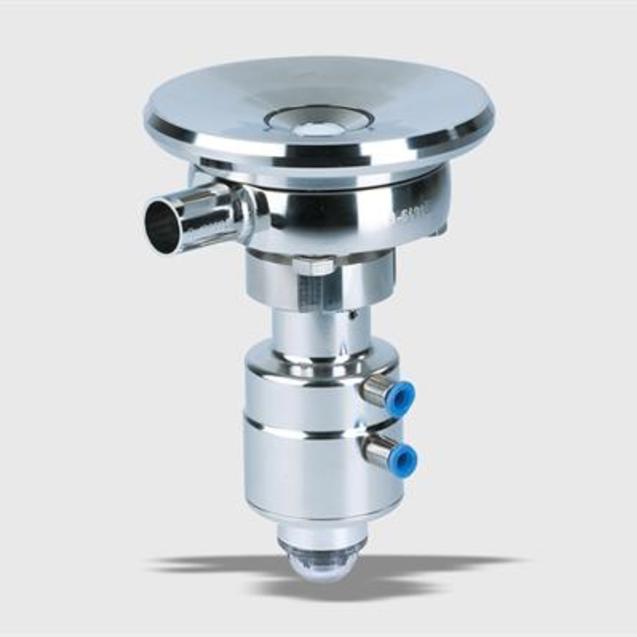

Vannes GEA de fond de cuve VESTA® H_A/T

En vous offrant une large gamme de produits destinés aux marchés de l’industrie, ASFLUID propose des solutions de pompage maitrisées et innovantes pour une gestion optimisée de vos fluides.

Vannes GEA de fond de cuve VESTA® H_A/T

Vannes pour cuves par GEA

Demander un devis

Informations générales

Les vannes GEA de fond de cuve VESTA® H_A/T sont utilisées pour l’arrêt contrôlé des liquides au niveau des cuves. Elles sont, en général, installées au point le plus bas d’une cuve, même si elles peuvent aussi être complètement vidangées lorsqu’elles sont installées horizontalement.

Description

La vanne se distingue par sa conception encastrée, qui élimine la possibilité de fosse. Sa conception sans espace mort permet une vidange complète de la cuve et un NEP/SEP optimal. La conception résistante du corps (et de la bride de raccordement du corps) permet une intégration parfaite dans les procédés.

Les vannes de fond de cuve VESTA® peuvent également être réalisées avec une vanne latérale supplémentaire. Cette option impressionne par sa conception compacte et sa facilité de nettoyage idéale, qui contribuent considérablement à l’optimisation du procédé. La vanne latérale peut être utilisée pour l’alimentation NEP/SEP ainsi que pour la vidange.

Composantes principales

Corps : Les corps des vannes de fond de cuve VESTA® sont disponibles avec deux ou trois raccordements de procédé. Les corps de vanne sont fabriqués à partir d’un monobloc plein d’acier inoxydable. Les deux options disponibles sont le corps monobloc à bride combinée ou le corps à bride tournante.

Ensemble interne : Les soufflets en PTFE des vannes de fond de cuve VESTA® ont une zone de siège plate adaptée à toutes les tailles de vannes. Ces vannes se distinguent des autres types de vannes VESTA® de par leur cône allongé au niveau de la zone du siège.Le soufflet en PTFE de la vanne latérale est toujours réalisé avec une zone de siège plate et compte-tenu de la profondeur du corps, la zone du siège présente un cône allongé. Au total, le soufflet est légèrement plus long que celui des vannes d’arrêt et des manifolds VESTA®.

Actionneur : Le ou les actionneurs peuvent être pneumatiques ou manuels. La version manuelle est toujours en plastique. Les actionneurs pneumatiques sont disponibles en plastique ou en acier inoxydable, et la position de sécurité (normalement fermé ou normalement ouvert) peut être inversée facilement.

Système de contrôle et de surveillance :Les actionneurs pneumatiques incluent un indicateur d’état de vanne visuel par défaut. Les indicateurs visuels peuvent également être remplacés par une unité de surveillance ouverte ou en utilisant une platine adaptatrice adéquate avec un système de contrôle et surveillance T.VIS® (diverses versions).

CARACTÉRISTIQUES TECHNIQUES :
Élément Dimensions
Pression nominale de la vanne 10 bars
Pression d’air de contrôle

Actionneur NF – min. 5 bar, max. 10 bar

Actionneur NO – min. 5 bar, max. 6 bar
Élément d’étanchéité hermétique Soufflet en PTFE
Qualité de la surface dans la zone de produit Ra ≤ 0,8
Qualité du matériau dans la zone de produit AISI 316L
Température de fonctionnement max. + 135 °C
Température de stérilisation max. + 150 pendant 60 min
